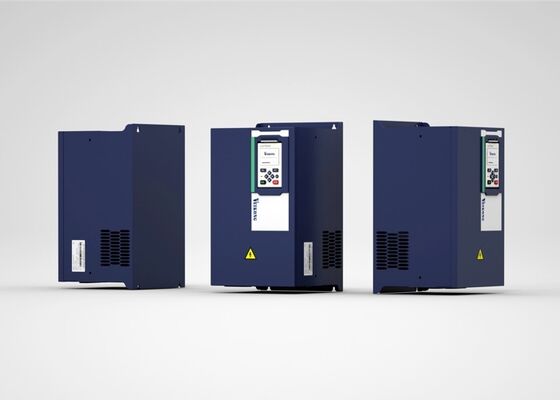

VEIKONG CH530 Кран подъемник переменная частота привода 380V высокий крутящий момент VFD с тормозным управлением и противоскользящей функцией

Обзор продукта

Серия VEIKONG CH530 — это высокопроизводительный векторный преобразователь частоты, разработанный специально для кранов, подъемников, лебедок и другого подъемного оборудования. Он сочетает в себе точное управление двигателем с выделенными функциями для кранов, обеспечивая безопасный подъем, плавное опускание, стабильную работу на низких скоростях и надежную координацию с механическим тормозом.

CH530 работает от трехфазной сети переменного тока 380–480 В и охватывает диапазон мощностей от 0,75 кВт до 710 кВт. Он поддерживает асинхронные двигатели и синхронные двигатели с постоянными магнитами, что делает его подходящим как для новых крановых систем, так и для проектов модернизации оборудования.

Для требовательных подъемных применений привод оснащен профессиональным управлением последовательностью торможения, высоким пусковым моментом, защитой от проскальзывания, защитой от нулевого сервопривода и автоматической регулировкой скорости в зависимости от фактической нагрузки.

Основные преимущества продукта

• Специализированный преобразователь частоты для кранов и подъемного оборудования
• Диапазон мощности от 0,75 кВт до 710 кВт
• Трехфазный вход переменного тока 380–480 В
• Профессиональное управление последовательностью механического тормоза
• Генерация предварительного момента перед отпусканием тормоза
• Пусковой момент до 150% при 0 Гц в режиме векторного управления с обратной связью
• Контроль проскальзывания при подъеме и опускании
• Функция нулевого сервопривода для дополнительной защиты от удержания груза
• Автоматическое увеличение скорости при легкой нагрузке
• Автоматическое снижение скорости при тяжелой нагрузке
• Линейное и S-образное ускорение и замедление
• Четыре группы настраиваемых времен ускорения и замедления
• Специальные макросы параметров для крановых применений
• Поддержка асинхронных двигателей и синхронных двигателей с постоянными магнитами
• Стандартная связь Modbus RTU
• Дополнительные карты связи и расширения энкодера

Профессиональное управление последовательностью торможения

Точная координация между двигателем и механическим тормозом имеет решающее значение в крановых подъемных операциях. Если тормоз отпускается до установления достаточного крутящего момента двигателя, подвешенный груз может проскользнуть или неожиданно сместиться.

CH530 управляет отпусканием и включением тормоза в зависимости от выходной частоты, выходного тока и заданных времен задержки. Перед отпусканием механического тормоза привод может создать необходимый предварительный момент для поддержки подвешенного груза.

При остановке привод координирует замедление двигателя с включением механического тормоза. Регулируемые задержки отпускания и включения тормоза позволяют оптимизировать последовательность управления в зависимости от двигателя, времени отклика тормоза, состояния нагрузки и механизма крана.

Высокий пусковой момент на нулевой скорости

CH530 поддерживает управление V/F, векторное управление без датчика и векторное управление с обратной связью по энкодеру.

В режиме векторного управления с обратной связью привод может обеспечить пусковой момент до 150% при 0 Гц. Это позволяет двигателю создавать достаточный крутящий момент перед отпусканием механического тормоза, обеспечивая стабильную пусковую характеристику для подъемников, лебедок и другого оборудования, которое запускается с подвешенным грузом.

Мощный низкоскоростной крутящий момент также обеспечивает плавный подъем и опускание без резких движков или чрезмерного механического воздействия.

Контроль проскальзывания

Интегрированная функция защиты от проскальзывания помогает уменьшить неожиданное движение груза при запуске, остановке, подъеме и опускании.

Поддерживая стабильный крутящий момент двигателя во время отпускания тормоза и работы на низких скоростях, CH530 помогает предотвратить проскальзывание груза из-за недостаточного пускового момента или неправильной координации между двигателем и механическим тормозом.

Эта функция особенно полезна для электрических подъемников, тяжелых лебедок, шахтных подъемников и промышленных подъемных механизмов кранов.

Защита от нулевого сервопривода

Функция нулевого сервопривода обеспечивает дополнительную защиту при остановке крана.

Если механический тормоз не закрывается должным образом или не обеспечивает достаточную удерживающую силу, привод может обнаружить движение вала двигателя. Затем он может создать удерживающий момент, чтобы помочь поддерживать текущее положение груза или тележки, выдавая при этом сигнал тревоги.

Эта функция не заменяет механический тормоз, но обеспечивает дополнительный уровень управления для обнаружения аномальных движений и повышения безопасности подъемной системы.

Автоматическая регулировка скорости в зависимости от нагрузки

CH530 может автоматически регулировать рабочую скорость в зависимости от фактического состояния нагрузки.

Когда обнаруженная нагрузка мала, привод может увеличить рабочую скорость, чтобы сократить цикл подъема и повысить эффективность обработки. Когда нагрузка велика или обнаружено условие перегрузки, привод снижает рабочую скорость для защиты двигателя, привода, тормоза и механической трансмиссии.

Это позволяет крану эффективно работать при различных условиях нагрузки без ущерба для защиты оборудования.

Плавное ускорение и замедление

Поддерживаются как линейное, так и S-образное ускорение и замедление. Четыре группы времен ускорения и замедления могут быть настроены для различных этапов работы и движений крана.

Плавные переходы скорости помогают снизить:

• Механические удары при запуске и остановке
• Раскачивание груза при изменении скорости
• Нагрузку на редуктор и муфту
• Воздействие на стальной трос и механический тормоз
• Износ колес и ходовых механизмов

Макросы для крановых применений

CH530 предоставляет специализированные макросы параметров для распространенных крановых применений. Эти макросы упрощают первоначальную настройку и обеспечивают практическую отправную точку для ввода в эксплуатацию.

Макросы применения могут использоваться для:

• Подъем и опускание
• Перемещение тележки
• Перемещение моста
• Поворот башенного крана

После выбора соответствующего макроса инженер по вводу в эксплуатацию может настроить параметры двигателя, тормоза, скорости и управления в соответствии с фактическим оборудованием.

Типичные применения

VEIKONG CH530 подходит для:

• Электрические стальные канатные подъемники
• Электрические цепные подъемники
• Промышленные лебедки
• Мостовые краны
• Козловые краны
• Башенные краны
• Портовые краны
• Краны для обработки контейнеров
• Строительное подъемное оборудование
• Шахтные подъемники
• Металлургические краны
• Цеховые краны
• Механизмы перемещения тележки
• Механизмы перемещения моста
• Механизмы поворота крана
