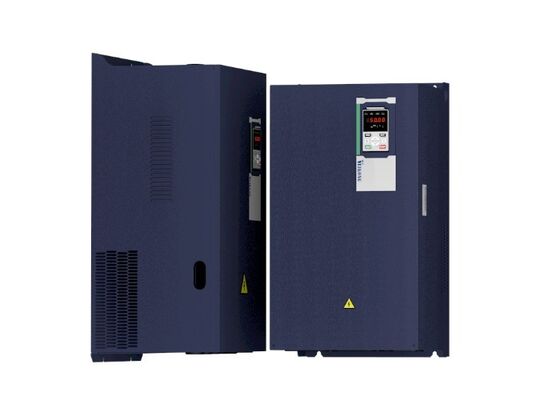

Инвертор для тяжелого грузового крана 380V VEIKONG CH530 с антисвистом и тормозным управлением для привода переменного тока мощностью 0,75-710 кВт

Введение в продукт

VEIKONG CH530 — это привод переменного тока для тяжелых условий эксплуатации, разработанный для кранов, электрических талей, лебедок и промышленного подъемного оборудования. Он сочетает в себе точное управление двигателем со специализированными функциями для кранов, обеспечивая стабильный пуск, плавное регулирование скорости, надежную координацию механического тормоза и улучшенное управление нагрузкой.

CH530 поддерживает трехфазные источники питания переменного тока 380–480 В и охватывает номинальную мощность двигателя от 0,75 кВт до 710 кВт. Он может управлять как асинхронными двигателями, так и синхронными двигателями с постоянными магнитами, что делает его подходящим для новых крановых систем, модернизации оборудования и проектов замены.

По сравнению с обычным универсальным инвертором, CH530 предлагает специализированные функции для подъемных механизмов, механизмов перемещения тележки, моста и поворотных механизмов. Его профессиональные алгоритмы управления помогают повысить безопасность кранов, эффективность работы и удобство ввода в эксплуатацию.

Основные преимущества продукта

• Специализированный преобразователь частоты для кранов и подъемного оборудования
• Трехфазное входное напряжение переменного тока 380–480 В
• Широкий диапазон мощности от 0,75 кВт до 710 кВт
• Профессиональное управление последовательностью механического тормоза
• Пусковой крутящий момент до 150% при 0 Гц с обратной связью по энкодеру
• Интегрированное управление противораскачиванием для перемещения тележки и моста
• Функция нулевого сервопривода для дополнительной защиты от удержания нагрузки
• Автоматическое увеличение скорости при легкой нагрузке
• Автоматическое снижение скорости при тяжелой нагрузке
• Плавное линейное и S-образное ускорение и замедление
• Встроенные макросы параметров крана для быстрой настройки
• Поддержка асинхронных двигателей и синхронных двигателей с постоянными магнитами
• Стандартная связь Modbus RTU
• Дополнительная связь по промышленному Ethernet и полевым шинам
• Множество вариантов расширения энкодера и входов/выходов
• 24-месячная гарантия и профессиональная техническая поддержка

Особенности продукта

Точное управление механическим тормозом

Надежная координация тормозов имеет решающее значение для кранов и талей. CH530 управляет механическим тормозом в зависимости от тока двигателя, выходной частоты и настраиваемых параметров времени.

Перед отпусканием механического тормоза привод может создать необходимый крутящий момент двигателя. Это помогает предотвратить падение или проскальзывание подвешенного груза при запуске. При остановке привод координирует замедление двигателя и срабатывание тормоза для достижения плавного и контролируемого останова.

Параметры времени срабатывания тормоза могут быть настроены в соответствии со структурой крана, характеристиками двигателя, условиями нагрузки и реакцией механического тормоза.

Мощные характеристики пуска при тяжелой нагрузке

CH530 обеспечивает превосходные характеристики крутящего момента на низких скоростях для требовательных подъемных работ. При векторном управлении с обратной связью привод может обеспечить пусковой крутящий момент до 150% при 0 Гц.

Это позволяет двигателю создавать достаточный крутящий момент до отпускания механического тормоза. Это особенно полезно для талей, лебедок, горнодобывающих подъемных систем и другого оборудования, которое часто запускается с подвешенным грузом.

Контроль противоскольжения для безопасности подъема

Встроенный алгоритм противоскольжения помогает предотвратить неожиданное движение груза при подъеме и опускании. Привод поддерживает стабильный крутящий момент двигателя при работе на низких скоростях, при запуске и изменении направления.

Эта функция снижает риск проскальзывания груза, вызванного недостаточным пусковым моментом или неправильной координацией между двигателем и механическим тормозом.

Интегрированная технология противораскачивания

Раскачивание груза может снизить эффективность крана и затруднить точное позиционирование. CH530 включает функцию управления противораскачиванием для механизмов перемещения тележки и моста.

Оптимизируя процесс ускорения и замедления, привод помогает уменьшить колебания подвешенного груза. Это позволяет оператору быстрее позиционировать груз и уменьшает ненужные корректировки вперед и назад.

Функция удержания нагрузки с нулевым сервоприводом

Если механический тормоз не закрывается должным образом или не обеспечивает достаточную удерживающую силу, вал двигателя может начать вращаться. CH530 может обнаружить это движение и активировать функцию нулевого сервопривода.

Привод создает удерживающий крутящий момент, помогая поддерживать текущее положение груза или тележки. В то же время может быть сгеневована сигнализация для уведомления оператора о нештатной ситуации.

Автоматическое увеличение скорости при легкой нагрузке

Когда фактическая нагрузка ниже номинальной, CH530 может автоматически увеличить рабочую скорость, чтобы сократить рабочий цикл и повысить эффективность обработки.

Эта функция полезна для кранов, которые часто работают с различными уровнями нагрузки. Она обеспечивает более быструю работу при легкой нагрузке без необходимости повторной ручной регулировки скорости.

Автоматическое снижение скорости при тяжелой нагрузке

При обнаружении тяжелой нагрузки или перегрузки привод может автоматически снизить рабочую скорость. Это помогает защитить двигатель, инвертор, редуктор, механический тормоз и другие компоненты трансмиссии.

Сочетание увеличения скорости при легкой нагрузке и снижения скорости при тяжелой нагрузке позволяет крану работать эффективно при сохранении надежного контроля нагрузки.

Плавное регулирование скорости

CH530 поддерживает как линейное, так и S-образное ускорение и замедление. Четыре группы времени ускорения и замедления могут быть настроены для различных движений крана.

Плавные переходы скорости помогают уменьшить механическое воздействие при запуске, остановке и изменении направления. Они также могут уменьшить раскачивание груза и продлить срок службы редуктора, муфты, стального троса, колес и механической конструкции.

Множество макросов управления краном

В CH530 интегрированы предварительно запрограммированные макросы параметров крана. Эти макросы служат удобной отправной точкой для настройки систем подъема, перемещения тележки, моста и поворота башенного крана.

Инженер по наладке может выбрать соответствующий макрос приложения, а затем настроить параметры двигателя и управления в соответствии с фактическим оборудованием.

Гибкие варианты управления двигателем

CH530 поддерживает управление V/F, бездатчиковое векторное управление и векторное управление с обратной связью по энкодеру.

Управление V/F подходит для приложений с базовыми требованиями к регулированию скорости. Бездатчиковое векторное управление обеспечивает улучшенные характеристики крутящего момента и скорости без энкодера. Векторное управление с обратной связью обеспечивает более точное управление скоростью и крутящим моментом для требовательных подъемных работ.

Типичные области применения

VEIKONG CH530 может использоваться в широком спектре подъемного и погрузочно-разгрузочного оборудования, включая:

• Электрические канатные тали
• Цепные тали
• Промышленные лебедки
• Мостовые краны
• Козловые краны
• Башенные краны
• Портовые краны
• Краны для обработки контейнеров
• Строительные подъемные системы
• Горнодобывающие подъемники
• Металлургические краны
• Мастерские краны
• Оборудование для погрузочно-разгрузочных работ на складе
• Механизмы перемещения тележки и моста
• Механизмы поворота крана
• Преимущества применения

Для подъемных механизмов

CH530 обеспечивает высокий пусковой крутящий момент, профессиональное управление тормозами, защиту от проскальзывания и стабильную работу на низких скоростях. Эти функции помогают обеспечить безопасный и плавный подъем и опускание.

Для перемещения тележки

Привод обеспечивает плавное ускорение, точное регулирование скорости и управление противораскачиванием. Это помогает уменьшить раскачивание груза и улучшить горизонтальное позиционирование.

Для перемещения моста и козловых кранов

Множество настроек скорости, S-образное управление и синхронное ускорение и замедление помогают улучшить стабильность движения и уменьшить механические удары.

Для поворота башенного крана

CH530 обеспечивает плавный пуск, остановку и изменение направления. Это помогает уменьшить вибрацию конструкции и механические удары во время работы поворотного механизма.

Для лебедок и горнодобывающих подъемников

Векторное управление с обратной связью, высокий пусковой крутящий момент и надежная координация тормозов обеспечивают улучшенное управление для вертикальной транспортировки тяжелых грузов.

Варианты связи и расширения

Стандартно включена связь Modbus RTU для подключения к ПЛК, ЧМИ и промышленным системам управления.

В зависимости от требований проекта доступны следующие варианты связи:

Modbus TCP

• CANopen
• PROFINET
• EtherCAT
• Также доступны дополнительные карты инкрементных энкодеров, карты резольверов, коммуникационные карты и модули расширения входов/выходов. Эти опции позволяют CH530 соответствовать различным требованиям к обратной связи, терминалам, сетевым подключениям и автоматизации.

Конфигурация тормозной системы

Модели CH530 мощностью от 0,75 кВт до 90 кВт доступны со встроенными тормозными блоками, что уменьшает количество внешних компонентов и экономит место в шкафу управления.

Модели мощностью от 110 кВт до 710 кВт предназначены для использования с подходящими внешними тормозными блоками. Тормозной резистор и тормозной блок должны выбираться в соответствии с мощностью двигателя, подъемной нагрузкой, временем замедления, рабочим циклом и требуемым режимом торможения.

VEIKONG может помочь клиентам с выбором тормозного резистора и тормозного блока в соответствии с фактическим применением.

Почему стоит выбрать VEIKONG?

Специализированное решение для управления кранами

CH530 разработан специально для подъемного оборудования и объединяет важные функции крана на одной платформе привода.

Опытная техническая команда

Техническая и управленческая команды VEIKONG имеют более чем 20-летний опыт в области управления промышленными приводами и применения двигателей.

Широкий выбор продукции

Доступны номинальные мощности от 0,75 кВт до 710 кВт для небольших талей, кранов средней грузоподъемности и крупных промышленных подъемных систем.

Надежное управление качеством

VEIKONG применяет строгие процедуры контроля качества при разработке продукции, проверке компонентов, сборке, функциональном тестировании и окончательной инспекции.

Поддержка приложений

Наша техническая команда может помочь с выбором привода, подбором двигателя, подключением, настройкой параметров, выбором тормозной системы, вводом в эксплуатацию и анализом неисправностей.

Гибкая конфигурация

В зависимости от требований проекта могут быть выбраны различные клавиатуры, коммуникационные карты, карты энкодеров, модули входов/выходов, тормозные блоки и тормозные резисторы.

Глобальное послепродажное обслуживание

VEIKONG предоставляет удаленную техническую поддержку, помощь в устранении неисправностей и 24-месячную гарантию на продукцию для международных клиентов.
