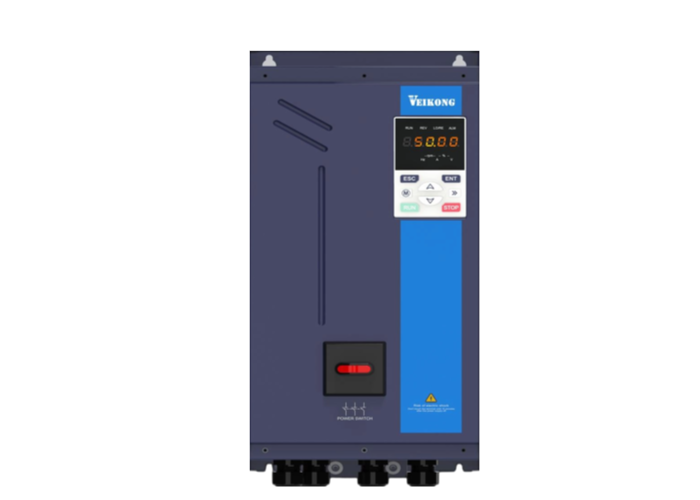

VEIKONG VFD510 IP55 Векторная частота высокой защиты 4 кВт ~ 45 кВт

1. Модели

Основные модели (трехфазное напряжение 380 В)

• VFD510-4R0-T4B: 4 кВт
• VFD510-5R5-T4B: 5,5 кВт
• VFD510-7R5-T4B: 7,5 кВт
• VFD510-011-T4B: 11кВт
• VFD510-015-T4B: 15кВт
• VFD510-018-T4B: 18,5 кВт
• VFD510-022-T4B: 22 кВт
• VFD510-030-T4(Б): 30кВт
• VFD510-037-T4(Б): 37кВт
• VFD510-045-T4(Б): 45кВт

Характеристики напряжения

• Одно/трехфазное напряжение 220 В: 200–240 В.
• Трехфазное 380 В: 380 В~480 В

2. Основная производительность

Показатели защиты окружающей среды и защиты

• Степень защиты: IP55, эффективная защита от пыли, водяного тумана и масляных загрязнений, отличная коррозионная стойкость.
• Температура окружающей среды: Стандартная конструкция для рабочей среды 50℃; Нормальный рабочий диапазон: 10℃ ~ 40℃, максимальная температура окружающей среды до 50℃.
• Допуск на колебания напряжения: -15% ~ +10%
• Входная частота: 50 Гц/60 Гц, допустимое колебание: ±5 %
• Адаптация к высоте: 0~3000м. Снижение номинального тока на 1 % на каждые 100 м выше 1 000 м.
• Система охлаждения: Независимая конструкция воздуховода, большие алюминиевые ребра для рассеивания тепла и охлаждающий вентилятор со степенью защиты IP65 для надежного отвода тепла.
• Кабельный разъем: Нейлоновый кабельный ввод IP68, обладающий водонепроницаемостью, устойчивостью к старению и высокой прочностью.

Контроль и эксплуатация

• Применимые двигатели: Асинхронный двигатель, Синхронный двигатель с постоянными магнитами (PMSM)
• Режимы управления: V/F-управление, бездатчиковое векторное управление (SVC), векторное управление по датчику скорости (VC).
• Диапазон скоростей: 1:100 (В/Ф), 1:200 (SVC), 1:1000 (VC)
• Точность контроля скорости: ±0,5% (В/Ф), ±0,2% (SVC), ±0,02% (VC)
• Стартовый крутящий момент: 150 % номинального крутящего момента при 0,5 Гц (V/F), 150 % номинального крутящего момента при 0,25 Гц (SVC), 150 % номинального крутящего момента при 0 Гц (VC)
• Перегрузочная способность: номинальный ток 150 % в течение 60 с и номинальный ток 180 % в течение 8 с при большой нагрузке; 120 % номинального тока в течение 60 с при небольшой нагрузке
• Частотный диапазон: 0,00–500,00 Гц (В/Ф), 0,00–200,00 Гц (SVC), 0,00–400,00 Гц (VC)
• Скорость отклика: 5 Гц (В/Ф), 20 Гц (SVC), 50 Гц (VC)

Надежность Производительность

• Применяет профессиональное тепловое моделирование и строгие испытания на циклическое повышение температуры и перегрузку.
• Проходит полные испытания на электромагнитную совместимость, грозовые перенапряжения, электростатические разряды и старение.
• Процесс конформного покрытия применяется для повышения антикоррозионных свойств.

3. Основные функции

Функции безопасности и защиты

• Встроенная стандартная функция STO (Safe Torque Off).
• Комплексная защита от перегрева, перегрузки по току, перенапряжения, пониженного напряжения, перегрузки и других неисправностей.

Операционные и технологические функции

• 16-ступенчатая многоскоростная программа с несколькими режимами цикла
• Встроенный ПИД-регулятор для регулирования процесса с обратной связью.
• Защита от замедления, чрезмерного возбуждения и пониженного напряжения
• Запуск с отслеживанием скорости для плавного и безударного запуска вращающихся двигателей.
• Автоматический режим энергосбережения, идеально подходящий для вентиляторов и насосов.
• Независимая функция сна и пробуждения.
• Поддержка свободного переключения между двумя наборами параметров двигателя.
• Незначительная неисправность, непрерывная работа

Логика и вспомогательные функции

• Встроенный простой ПЛК: 4 блока задержки, 4 блока компараторов и 4 логических блока для упрощения подключения периферийных устройств.
• Поддержка регулировки последовательности фаз двигателя с помощью программного обеспечения без модификации проводки.
• Резервное копирование и восстановление параметров, полная запись ошибок и автоматическое повторение ошибок.

Интерфейсы связи и ввода-вывода

• Стандартная связь: Modbus
• Опциональная расширенная связь: Modbus-TCP, CANopen, Profinet
• Дополнительные карты энкодеров для инкрементного энкодера и резольвера
• Богатые цифровые и аналоговые клеммы ввода-вывода, оснащенные высокоскоростным импульсным входом и выходом.
• Дополнительная плата расширения ввода-вывода, совместимая с PT100, PT1000 и другими датчиками температуры.

Конфигурация торможения

• Встроенный тормозной блок для моделей РАЗМЕРА C и меньше; Тормозной блок является дополнительной опцией для РАЗМЕРА D и выше.

4. Прикладные отрасли

5. Послепродажное обслуживание

• Гарантия качества 24 месяцапредоставляется. Мы поставляем бесплатные запасные части для устранения неисправностей, связанных с качеством, в течение гарантийного срока.
• Профессиональная техническая команда предлагает глобальную онлайн-техническую поддержку для решения различных проблем с применением.
