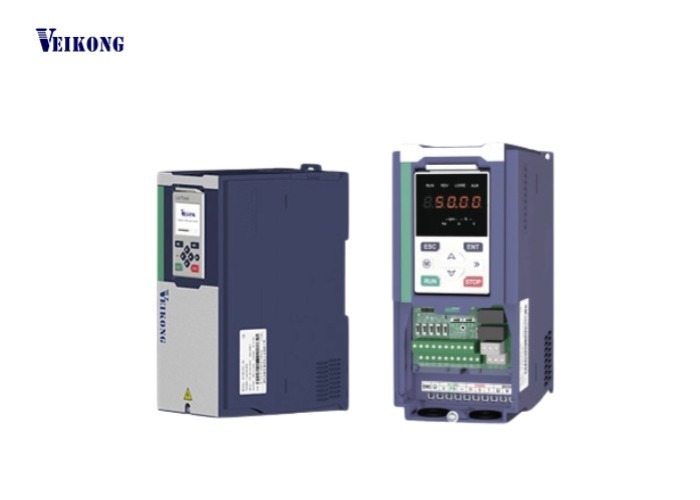

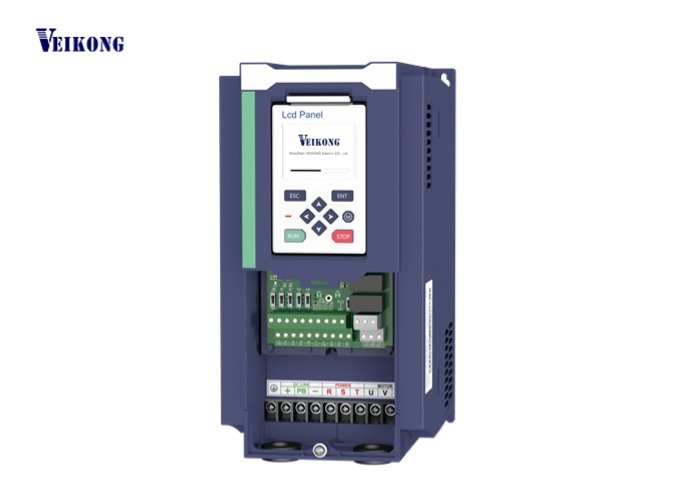

VFD530: Высокий пусковой момент, работа на высокой частоте и обширные протоколы связи

Особенности VFD530:

1, с внутренним EMC фильтром C3 и конструкцией строительного блока для карты расширения IO и различных видов карты PG

2, до 200% загрузочного крутящего момента при 0 Гц. На частоте до 3000 Гц.

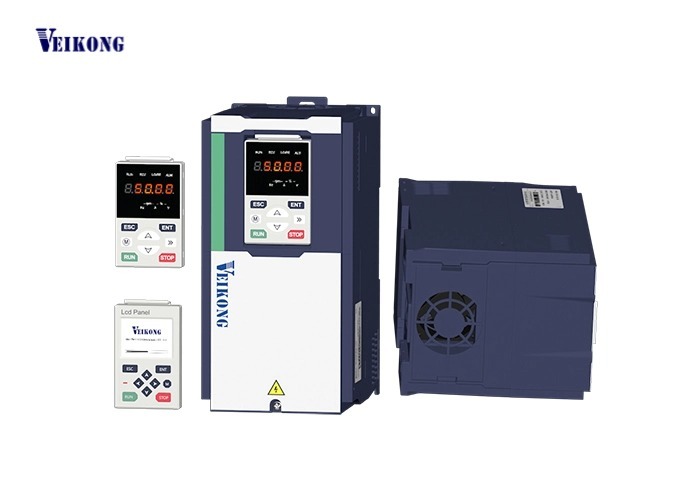

3, Поддержка опциональной ЖК- клавиатуры идвойной отображениеКлавиатура. Поддержка ПК-инструментов. Поддержка modbus485, canopen, профинет коммуникации.
4Поддерживать асинхронный и синхронный двигатель.
5, Поддержка 2 PID петли для HVAC
6, Спящая функция и энергосберегающая функция, а также встроенное программирование PLC
7Специальный механизм тормозной логики для крана и подъема, магнитное увеличение тормозного потока
8, Поддержка двух групп параметров двигателя, которые могут реализовать два двигателя переключения управления

VEIKONG горячее продажа VFD

VFD500M - это высокопроизводительный векторный контроллер мини-vfd

VFD500 - высокопроизводительный общий VFD

VFD550 - это высокопроизводительный специальный VFD с позиционным управлением.

VFD530 - это высокопроизводительный специальный VFD с функцией подъема, поддержка 2 PID, поддержка синхронных и асинхронных двигателей

VFD500-PV - это инвертор солнечного насоса.

VFD510 - инвертор IP65

Технические данные VFD530:

Положение		Спецификация
Ввод	Входное напряжение	1 фаза/3фаза 220В:200В240В 3-фазные 380V-480V:380V480V
	Разрешенный диапазон колебаний напряжения	-15% -10%
	Частота ввода	50Hz / 60Hz, флуктуация менее 5%
Выпуск	Выходное напряжение	3-фаза: 0 ′ входное напряжение
	Мощность перегрузки	Применение общего назначения:60S для 150% номинального тока Применение легкой нагрузки: 60 с при 120% номинального тока
Контроль	Режим управления	Контроль V/f Бессенсорное управление вектором потока без карты PG ((SVC) Управление вектором потока скорости датчиком с помощью карты PG (VC)
	Режим работы	Управление скоростью, Управление крутящим моментом ((SVC и VC)
	Диапазон скоростей	1Ответственность 1- Сюда. 11000 (VC)
	Точность регулирования скорости	± 0,5% (В/ф) ±0,2% (SVC) ± 0,02% (VC)
	Скорость ответа	5 Hz ((V/f) 20 Гц ((SVC) 50 Гц ((VC)
	диапазон частот	0.00 ¢2000 ¢Hz ((V/f) 0.200.00Гц (SVC) 0- 400 Гц.
	Разрешение частоты ввода	Цифровая настройка: 0,01 Гц Аналоговая настройка: максимальная частота x 0,1%
	Начальный момент	150% / 0,5 Гц. 180%/0.25 Гц (SVC) 200%/0Гц (VC)
	Точность регулирования крутящего момента	SVC:в пределах 5Hz10%, выше 5Hz5% ВК:30,0%
	Кривая V/f	Тип кривой V / f: прямая линия, многоточечная, функция мощности, разделение V / f; Поддержка увеличения крутящего момента: автоматическое увеличение крутящего момента (фабричное настройка), ручное увеличение крутящего момента
	Рампа для подачи частоты	Поддержка линейного и S-кривой ускорения и замедления; 4 группы времени ускорения и замедления, диапазон настройки 0,00s ~ 60000s
	Управление напряжением в одночасовой шине	Контроль за задержкой перенапряжения: ограничение выработки энергии двигателя путем регулирования частоты выхода, чтобы избежать пропуска отказа напряжения; Контроль задержки низкого напряжения: контролировать потребление энергии двигателя путем регулирования частоты выхода, чтобы избежать сбоя проката Управление VdcMax: ограничить количество мощности, вырабатываемой двигателем, регулируя частоту выхода, чтобы избежать перенапряжения; Управление VdcMin: Управление энергопотреблением двигателя путем регулирования частоты выхода, чтобы избежать ошибки под напряжением прыжка
	Частота носителя	1 кГц12 кГц ((В зависимости от типа)
	Способ запуска	Прямой старт (может быть наложен на постоянный тормоз); старт с отслеживанием скорости
	Способ остановки	Остановка замедления (можно наложить торможение постоянного тока); свободное остановка
	Функция главного управления	Управление ходьбой, управление падением, до 16-скоростной работы, избегание опасной скорости, управление частотой колебания, переключение времени ускорения и замедления, разделение VF, торможение сверхвозбуждения,управление PID процесса, функция сна и пробуждения, встроенная простая логика ПЛК, виртуальные терминалы ввода и вывода, встроенный блок задержки, встроенный блок сравнения и логический блок, резервная копия и восстановление параметров,Идеальная запись ошибок,рестартировка ошибки, две группы параметров двигателя, свободное переключение, программное обеспечение обмена выходной проводки, терминалы Вверх / Вниз
Функция	Клавиатура	LED Цифровая клавиатура и ЖК-клавиатура ((опционально)
	Коммуникация	Стандарт: Коммуникация MODBUS Может открываться и профинироваться (в разработке)
	Карта PG	Карта интерфейса дополнительного кодера (дифференциальный выход и открытый коллектор), карта вращающегося трансформатора
	Терминал ввода	Стандарт: 5 цифровых терминалов ввода, один из которых поддерживает высокоскоростной импульс до 50 кГц; 2 аналоговых входных терминала, поддерживающие вход напряжения 0 ~ 10В или вход тока 0 ~ 20mA; Карта опциона: 4 цифровых терминала ввода 2 аналоговых терминала ввода.поддержка ввода напряжения 10V-+10V
	Выходной терминал	стандарт: 1 цифровой выходный терминал; 1 высокоскоростной импульсный выходный терминал (открытый тип коллектора), поддерживающий выход квадратного волнового сигнала 0 ~ 50 кГц; 1 выходный терминал реле ((второе реле является опциональным) 2 аналоговых выходных терминала, поддерживающие выход 0 ~ 20mA тока или выход 0 ~ 10V напряжения; Карта опциона: 4 цифровых терминала вывода
Защита	См. главу 6 "Устранение неполадок и противодействия" для функции защиты.
Экология	Место установки	В помещениях не допускается прямые солнечные лучи, пыль, коррозионные газы, горючий газ, нефтяной дым, пары, капли или соль.
	Высота	0-3000 м. Инвертор будет снижен, если высота выше 1000 м, а номинальный выходный ток уменьшится на 1% при увеличении высоты на 100 м
	Температура окружающей среды	-10°C~+40°C,максимально 50°C (уменьшается, если температура окружающей среды находится между 40°C и 50°C) Номинальный выходный ток уменьшается на 1,5% при повышении температуры на 1°C
	Влажность	менее 95% RH, без конденсации
	Вибрация	менее 5,9 м/с2 (0,6 г)
	Температура хранения	-20°C ~ +60°C
Прочие	Установка	Стенные шкафы с подъемным управлением, трансмуральные
	Уровень защиты	IP20
	метод охлаждения	Принудительное охлаждение воздухом
ЭМК	CE ROHS	Внутренний фильтр EMC Соответствует EN61800-3 Категория C3 Третье окружающая среда

Инструкция по серии продукции:

Модель	Силовая мощность (KVA)	Входной ток (А)	Выходной ток (A)		Адаптивный двигатель (КВт)	Размер	Тормозная установка
			Тяжелая нагрузка.	Легкая нагрузка.
Трехфазный: 380-480В,50/60Гц
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	Размер A	Внутренние
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	Размер B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	Размер C	Внутренние
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	Размер D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	Размер E	вариант
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	Размер F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	Размер G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		Внешний
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	Размер H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	Размер I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	Размер J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	Размер K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	Размер L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	Размер M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	Размер N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	Размер О
VFD530-630GT4	710	1080	1120.	/	630	Размер О
VFD530-710GT4	790	1200	1260	/	710	Размер О
Однофазный: 220 В, 50/60 Гц.
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	Размер A	Встроенный
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	Размер A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	Размер A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	Размер A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	Размер B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	Размер C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	Размер C
