1. Veikong VFD500 - характеристики продукта и области применения
1) Оптимизированный алгоритм SVC, стабильная работа в производстве электроэнергии
2) Управление напряжением и режимом крутящего момента
3) Сравнитель и логический блок/контроллер

4) Спящая функцияВиртуальная функция DIПрограммируемая единица задержки
5) группы моторных параметров
6) Дисплейное торможение с инжекцией

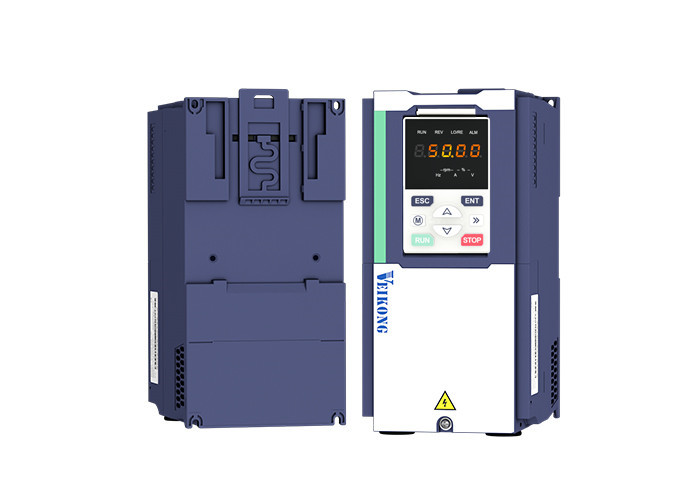

Серия Veikong VFD500 представляет собой универсальный высокопроизводительный переменный частотный инвертор, который может использоваться во многих областях, таких как конвейер, CNC-машина и воздушный компрессор и т. д.

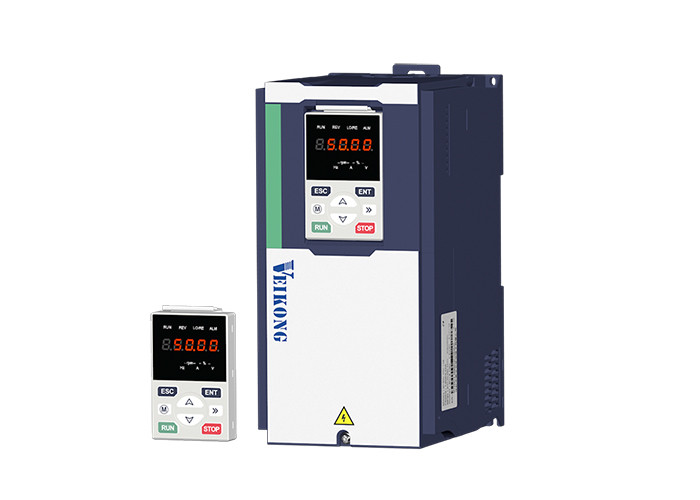

2. Новые светодиодные функции серии Veikong VFD500 по сравнению со старой версией

1	Старая модель	Новая модель
Физическая фотография
Сравнительное описание	Кнопка небольшая, поэтому нажимать ее неудобно, а кнопка из силикона легко застрянет.	Кнопка работы обновлена, а поверхность нажатия пальцем увеличена, что позволяет легко нажимать.
2
Физическая картина
Сравнительное описание	Верхняя и нижняя крышки клавиатуры сочетаются с застежками. Пробелы между двумя крышками неравномерны. Застежки недостаточно плотные и легко расщепляются.Застежки открыты, что влияет на внешний вид..	Верхняя и нижняя крышки клавиатуры закреплены винтами внизу, что очень прочно, а соответствующее положение скрыто внизу, чтобы обеспечить более красивую поверхность.
3
Физическая картина
Сравнительное описание	Внизу нет указания на размер открытия внешней клавиатуры, и размер открытия необходимо проверить в руководстве пользователя, что неэффективно.	После обновления в нижней части добавляется диаграмма размера открытия, когда клавиатура должна быть вытащена, которую можно просматривать немедленно, не читая руководства.
4
Физическая картина
Сравнительное описание	Трудно снять клавиатуру.	После обновления клавиатуру легко удалить

3. Окружающая среда завода Вейконг показывает комнату



4Бюро продуктов серии VFD500 и руководство пользователя
VEIKONG VFD500 высокопроизводительный вектор и крутящий момент...
Каталог veikong.pdf

5Вопросы и решения по ЭМК

Принцип работы инвертора определяет, что он непременно будет производить электромагнитные помехи, влияющие и мешающие другому оборудованию.преобразователь частот обычно работает в промышленной среде с очень сильным шумомДля безопасной и беспроблемной работы преобразователя частот, а также нормальной и упорядоченной работы другого оборудования,установка оборудования согласно следующим правилам:.

1) Установите фильтр звука ввода, фильтр на стороне питания инвертора должен быть как можно короче.

2) Шкала фильтра и установка шкафа должны быть большой площадью надежного соединения, с тем чтобы уменьшить импеданс звукового тока.

3) Расстояние между инвертором и двигателем должно быть максимально коротким.Один конец заземления провода заземлен на стороне инвертора, а другой конец соединен с корпусом двигателяМоторный кабель вложен в металлическую трубу. Входное питание и выходное питание должны быть далеко друг от друга.

4) Легко поражаемое оборудование и сигнальные линии должны быть установлены вдали от инвертора.

5) Ключевой сигнал кабеля должен использовать защищенный кабель.Насколько это возможно от входного кабеля питания инвертора и выходного кабеля двигателя, если кабель сигнала должен пересекать кабель питания ввода или кабель двигателя вывода, то оба должны быть ортогональными.

6) При использовании аналоговых сигналов напряжения и тока для удаленного настройки частоты следует использовать двойные, защищенные и защищенные кабели.и щит должен быть подключен к терминалу заземления PE инвертораСамый длинный кабель сигналов не должен превышать 50 метров.

7) Терминалы цепей управления T1A / T1B / T1C, T2A / T2B / T2C и другие терминалы цепей управления должны быть разделены проводкой.

8) Запрещается короткое замыкание щита с другими сигнальными линиями и оборудованием.

9) При подключении устройства индуктивной нагрузки (магнитного контактора, реле, электромоторного клапана и т. д.) к инвертору обязательно используйте подавляющее давление на катушке устройства нагрузки.

10) Правильное и надежное заземление - это безопасная и надежная работа фундамента:

(1) Инвертор будет генерировать утечку тока, чем выше частота носителя, тем больше утечка тока.размер течения утечки в условиях использованияДля обеспечения безопасности инвертор и двигатель должны быть заземлены.

(2) Сопротивление заземлению должно быть менее 10 Ом. Требование диаметра кабеля заземления относится к одному и тому же типу входных и выходных кабелей, половину площади поперечного сечения выбора;

(3) Не делите заземление с сварочными машинами и другим оборудованием;

(4) При использовании более двух инверторов не используйте
◆ Запрещается короткое замыкание или заземление выходного терминала инвертора, иначе внутренние компоненты инвертора будут повреждены.
◆ Избегайте короткого замыкания выходных кабелей или корпуса инвертора, иначе существует опасность поражения электрическим током.
◆ Запрещается подключать выходной терминал инвертора к конденсатору или LC/RC фильтру шума с фазовым проводом, иначе внутренние компоненты инвертора могут быть повреждены.
◆ При установке контактора между инвертором и двигателем запрещается включать/выключать контактора во время работы инвертора, иначеВ инвертор будет поступать большой ток., вызывая действие защиты инвертора.
◆ Длина кабеля между инвертором и двигателем Если кабель между инвертором и двигателем слишком длинный,более высокий гармонический ток утечки выходного конца будет производить негативное воздействие на инвертор и периферийные устройстваПри длине кабеля более 100 м рекомендуется установить выходной реактор переменного тока.
