Усовершенствованная технология управления вектором в переменных частотных инверторах VEIKONG
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | VEIKONG |
| Сертификация | CE ROHS |
| Номер модели | VFD500 |
| Количество мин заказа | 1 |
| Цена | negotiable |
| Упаковывая детали | сила более менее чем коробка пользы 45kw, старт со случаем пользы 45kw деревянным |
| Время доставки | 3 дня, зависят от количества заказа |
| Условия оплаты | L/C, T/T, западное соединение |
| Поставка способности | 15000pcs в месяц |
Подробная информация о продукте
| Наименование продукта | привод AC 2.2kw | Сила | 2.2kw/3hp |
|---|---|---|---|
| Коммуникация | modbus485/profinet/canopen | ЭМК | bulit в фильтре EMC C3 |
| Кнопочная панель | LCD+LED | Цвет | Темно-синий и белый |
| Бренд | Veikong | Техническая поддержка | Онлайн техническая поддержка |
| Гарантийный период | 18 месяцев и более | Способ коммуникации | RS485 и CANOPEN ETC |
| Выделить | Инверторы частоты 2,2 Kw переменные,Инверторы частоты CE переменные |
||
Характер продукции
2.2 Kw Variable Frequency Drive Inverter VFD для вектора управления
VEIKONG горячее продажа VFD

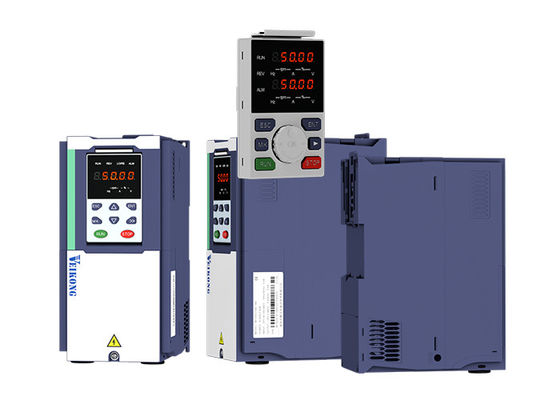

VFD500M - это высокопроизводительный векторный контроллер мини-vfd
VFD500 - высокопроизводительный общий VFD
VFD550 - это высокопроизводительный специальный VFD с позиционным управлением.
VFD530 - это высокопроизводительный специальный VFD с функцией подъема, поддержка 2 PID, поддержка синхронных и асинхронных двигателей
VFD500-PV - это инвертор солнечного насоса.
VFD510 - инвертор IP65

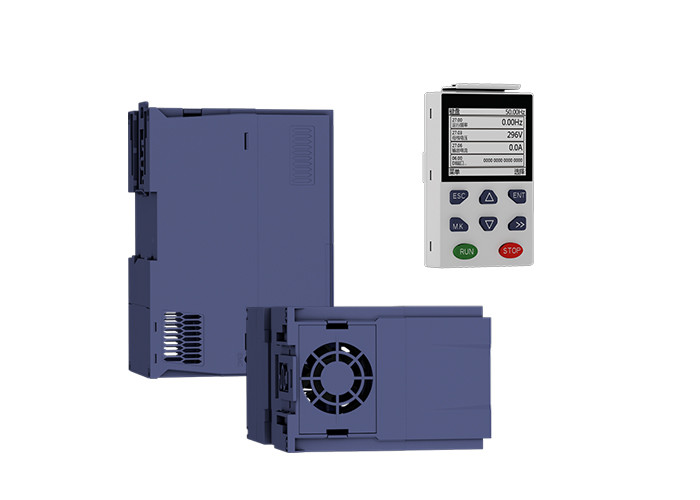

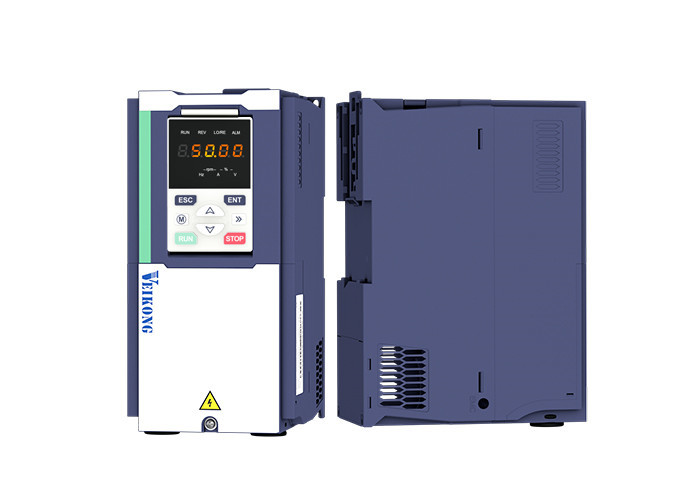

Дизайн и особенности привода
VEIKONG продолжает делать приложения еще меньше, объединяя компактный дизайн привода с
Используйте установку "Сайт-бай-Сайт" для еще более компактной установки.
Доступны модели без лопастей.
Независимая конструкция каналов
Независимая конструкция воздуховодов, эффективно предотвращая попадание пыли в инвертор, вызывая короткое замыкание и другие сбои, и
Использование большего объема воздуха и длительный срок службы охлаждающего вентилятора эффективно снижает повышение внутренней температуры инвертора
и обеспечивает надежную и стабильную работу инвертора
Особенности
1. VF и бессенсорный векторный контроль
2. до 0 Гц/200% от запускного момента
3Встроенное тормозное устройство (≤30 кВт), опциональное наружное тормозное устройство (≥37 кВт)

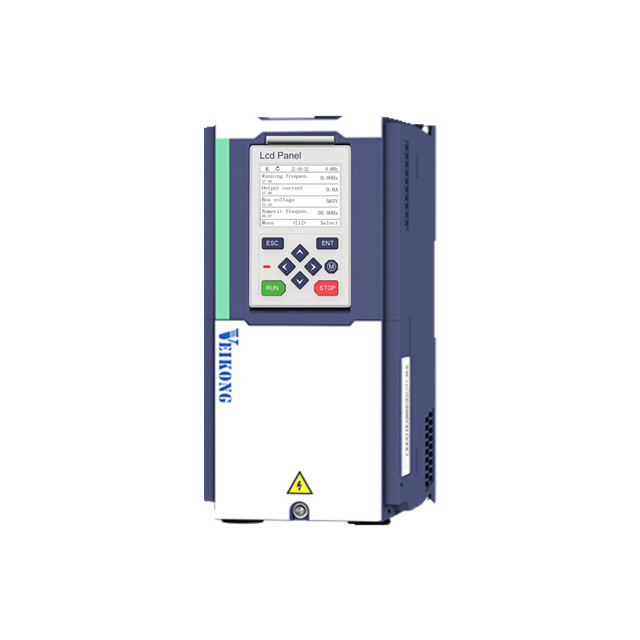

4. Внешняя светодиодная клавиатура для копирования параметров ((≥ 18,5 кВт), Стандартная конструкция мембранной клавиатуры ((≤ 15 кВт), Предлагается опциональная ЖК-клавиатура
5Стандартные фильтры C3; дополнительные фильтры C2
6Точные параметры, автоматическая настройка и лучший привод
7Простая функция водоснабжения
8Поддержка двойного рейтинга G/P
9. Предоставляемые услуги по индивидуализации (например, PTC)
10Сертификат на соответствие требованиям CE
Технические параметры:
| Положение | Спецификация | |
| Ввод | Входное напряжение |
1 фаза/3фаза 220В:200В240В 3-фазные 380V-480V:380V480V |
| Разрешенный диапазон колебаний напряжения | -15% -10% | |
| Частота ввода | 50Hz / 60Hz, флуктуация менее 5% | |
| Выпуск | Выходное напряжение | 3-фаза: 0 ′ входное напряжение |
| Мощность перегрузки |
Применение общего назначения:60S для 150% номинального тока Применение легкой нагрузки: 60 с при 120% номинального тока |
|
| Контроль | Режим управления |
Контроль V/f Бессенсорное управление вектором потока без карты PG ((SVC) Управление вектором потока скорости датчиком с помощью карты PG (VC) |
| Режим работы | Управление скоростью, Управление крутящим моментом ((SVC и VC) | |
| Диапазон скоростей |
1Ответственность 1- Сюда. 11000 (VC) |
|
| Точность регулирования скорости |
± 0,5% (В/ф) ±0,2% (SVC) ± 0,02% (VC) |
|
| Скорость ответа |
5 Hz ((V/f) 20 Гц ((SVC) 50 Гц ((VC) |
|
| диапазон частот |
0.00 ¢ 600 Hz ((V/f) 0.00 ∙200 ∙00 Гц (SVC) 0.00 ¢ 400 ¢ Hz (VC) |
|
| Разрешение частоты ввода |
Цифровая настройка: 0,01 Гц Аналоговая настройка: максимальная частота x 0,1% |
|
| Начальный момент |
150%/0,5 Гц ((V/f) 180%/0,25 Гц ((SVC) 200%/0Hz ((VC) |
|
| Точность регулирования крутящего момента |
SVC:в пределах 5Hz10%, выше 5Hz5% ВК:30,0% |
|
| Кривая V/f |
Тип кривой V / f: прямая линия, многоточечная, функция мощности, разделение V / f; Поддержка увеличения крутящего момента: автоматическое увеличение крутящего момента (фабричное настройка), ручное увеличение крутящего момента |
|
| Рампа для подачи частоты |
Поддержка линейного и S-кривой ускорения и замедления; 4 группы времени ускорения и замедления, диапазон настройки 0,00s ~ 60000s |
|
| Управление напряжением в одночасовой шине |
Контроль за превышением напряжения: ограничение выработки энергии двигателя путем регулирования частоты выхода, чтобы избежать пропуска отказа напряжения;
Контроль задержки низкого напряжения: управление потреблением энергии двигателя путем регулирования частоты выхода для предотвращения сбоя проката
Управление VdcMax: ограничить количество мощности, вырабатываемой двигателем, регулируя частоту выхода, чтобы избежать перенапряжения; Управление VdcMin: Управление энергопотреблением двигателя путем регулирования частоты выхода, чтобы избежать ошибки под напряжением прыжка |
|
| Частота носителя | 1 кГц12 кГц ((В зависимости от типа) | |
| Способ запуска | Прямой старт (может быть наложен на постоянный тормоз); старт с отслеживанием скорости | |
| Способ остановки | Остановка замедления (можно наложить торможение постоянного тока); свободное остановка | |
| Функция главного управления | Управление ходьбой, управление падением, до 16-скоростной работы, избегание опасной скорости, управление частотой колебания, переключение времени ускорения и замедления, разделение VF, торможение сверхвозбуждения,управление PID процесса, функция сна и пробуждения, встроенная простая логика ПЛК, виртуальные терминалы ввода и вывода, встроенный блок задержки, встроенный блок сравнения и логический блок, резервная копия и восстановление параметров,Идеальная запись ошибок,резагрузка по ошибке, две группы параметров двигателя свободное переключение, программное обеспечение обмен выходной проводки, терминалы Вверх / Вниз | |
| Функция | Клавиатура | LED Цифровая клавиатура и ЖК-клавиатура ((опционально) |
| коммуникация |
Стандарт: Коммуникация MODBUS Опция:Profibus-DP и CAN OPEN |
|
| Карта PG | Карта интерфейса дополнительного кодера (дифференциальный выход и открытый коллектор), карта вращающегося трансформатора | |
| Терминал ввода |
Стандарт: 5 цифровых терминалов ввода, один из которых поддерживает высокоскоростной импульс до 50 кГц; 2 аналоговых входных терминала, поддерживающие вход напряжения 0 ~ 10В или вход тока 0 ~ 20mA; Карта опциона: 4 цифровых терминала ввода 2 аналоговых терминала ввода.поддержка ввода напряжения 10V-+10V |
|
| Выходной терминал |
стандарт: 1 цифровой выходный терминал; 1 высокоскоростной импульсный выходный терминал (открытый тип коллектора), поддерживающий выход квадратного волнового сигнала 0 ~ 50 кГц; 1 выходный терминал реле ((второе реле является опциональным) 2 аналоговых выходных терминала, поддерживающие выход 0 ~ 20mA тока или выход 0 ~ 10V напряжения; Карта опциона: 4 цифровых терминала вывода |
|
| Защита | См. главу 6 "Устранение неполадок и противодействия" для функции защиты. | |
| Экология | Место установки | В помещениях не допускается прямые солнечные лучи, пыль, коррозионные газы, горючий газ, нефтяной дым, пары, капли или соль. |
| Высота | 0-3000 м. Инвертор будет снижен, если высота выше 1000 м, а номинальный выходный ток уменьшится на 1% при увеличении высоты на 100 м | |
| Температура окружающей среды | -10°C~+40°C,максимально 50°C (уменьшается, если температура окружающей среды находится между 40°C и 50°C) Номинальный выходный ток уменьшается на 1,5% при повышении температуры на 1°C | |
| Влажность воздуха | менее 95% RH, без конденсации | |
| Вибрация | менее 5,9 м/с2 (0,6 г) | |
| Температура хранения | -20°C ~ +60°C | |
| Прочие | Установка | Стенные шкафы с подъемным управлением, трансмуральные |
| Уровень защиты | IP20 | |
| метод охлаждения | Принудительное охлаждение воздухом | |
Приложение VEIKONG VFD:
VEIKONG VFD заменит известные бренды
Диапазон режима
| Модель |
Мощность (KVA) |
Входной ток (А) |
Выходной ток ((A) |
Мотор адаптируемый (КВт) |
Размер | Тормозная установка | |
| Тяжелая нагрузка | Легкая нагрузка | ||||||
| Трехфазный: 380-480В,50/60Гц | |||||||
| VFD500-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | Размер A | Внутренние |
| VFD500-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD500-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD500-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD500-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | Размер B | |
| VFD500-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD500-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | Размер C | Внутренние |
| VFD500-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | Размер D | |
| VFD500-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | Размер E | вариант |
| VFD500-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | Размер F | |
| VFD500-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | Размер G | |
| VFD500-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Внешний | |
| VFD500-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | Размер H | |
| VFD500-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | Размер I | |
| VFD500-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | Размер J | |
| VFD500-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | Размер K | |
| VFD500-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | Размер L | |
| VFD500-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | Размер M | |
| VFD500-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | Размер N | |
| VFD500-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | Размер O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | Размер O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | Размер O | |
| Однофазная: 220В, 50/60Гц | |||||||
| VFD500-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | Размер A | Встроенный |
| VFD500-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | Размер A | |
| VFD500-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | Размер A | |
| VFD500-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | Размер A | |
| VFD500-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | Размер B | |
| VFD500-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | Размер C | |
| VFD500-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | Размер C | |
