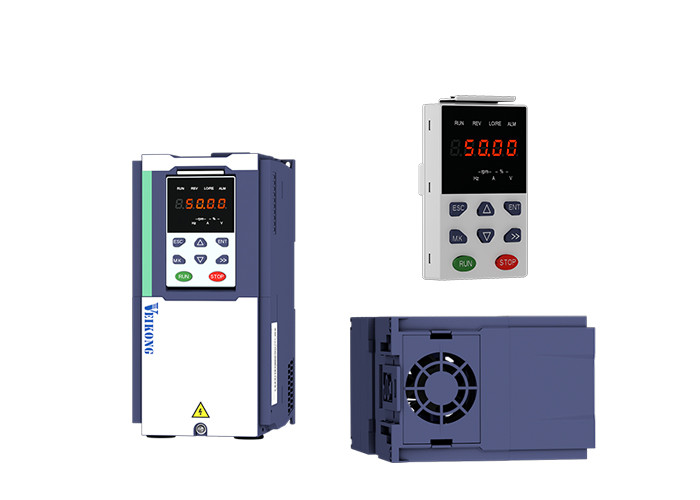

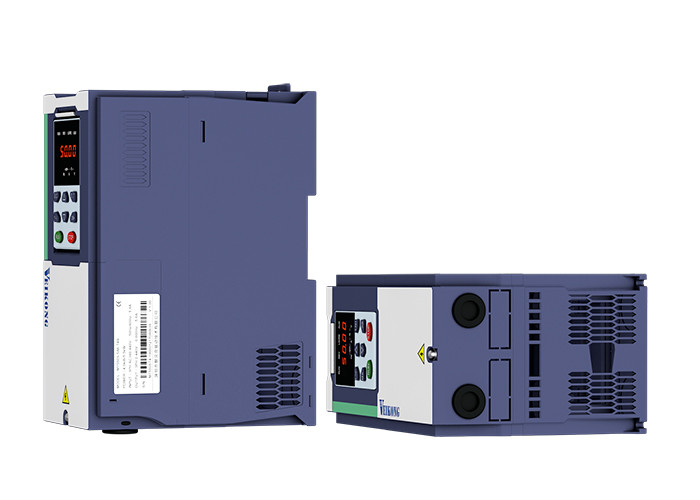

Компактный и легкий VFD-привод с переменной частотой для легкой установки

Положение

Спецификация

Ввод

Входное напряжение

1 фаза/3фаза 220В:200В240В

3-фазные 380V-480V:380V480V

Разрешенный диапазон колебаний напряжения

-15% -10%

Частота ввода

50Hz / 60Hz, флуктуация менее 5%

Выпуск

Выходное напряжение

3-фаза: 0 ′ входное напряжение

Мощность перегрузки

Применение общего назначения:60S для 150% номинального тока

Применение легкой нагрузки: 60 с при 120% номинального тока

Контроль

Режим управления

Контроль V/f

Бессенсорное управление вектором потока без карты PG ((SVC)

Управление вектором потока скорости датчиком с помощью карты PG (VC)

Режим работы

Управление скоростью, Управление крутящим моментом ((SVC и VC)

Диапазон скоростей

1Ответственность

1- Сюда.

11000 (VC)

Точность регулирования скорости

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(ВК)

Скорость ответа

5 Hz ((V/f)

20 Гц ((SVC)

50 Гц ((VC)

Диапазон частот

00,00 ‰ 600,00 Гц(V/f)

00,00 ‰ 200,00 Гц(SVC)

00,00 ‰ 400,00 Гц(ВК)

Разрешение частоты ввода

Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,1%

Начальный момент

150%/0,5 Гц(V/f)

180%/0,25 Гц(SVC)

200%/0Hz(ВК)

Точность регулирования крутящего момента

SVC:в пределах 5Hz10%, выше 5Hz5%

ВК:30,0%

Кривая V/f

Тип кривой V / f: прямая линия, многоточка, функция мощности, разделение V / f;

Поддержка увеличения крутящего момента: автоматическое увеличение крутящего момента (фабричное настройка), ручное увеличение крутящего момента

Рампа для подачи частоты

Поддержка линейного и S-кривой ускорения и замедления;

4 группы времени ускорения и замедления, диапазон настройки 0,00s ~ 60000s

Управление напряжением в одночасовой шине

Контроль за превышением напряжения: ограничение выработки мощности двигателя путем регулирования частоты выхода, чтобы избежать пропуска отказа напряжения;

Контроль за пребыванием под напряжением: контролировать потребление энергии двигателя путем регулирования частоты выхода для предотвращения сбоя проката

Управление VdcMax: ограничить количество мощности, вырабатываемой двигателем, регулируя частоту выхода, чтобы избежать перенапряжения;

Контроль Vdc Min: Контроль потребления энергии двигателя путем регулирования частоты выхода, чтобы избежать ошибки под напряжением

Частота носителя

1 кГц12 кГц ((В зависимости от типа)

Способ запуска

Прямой старт (может быть наложен на постоянный тормоз); старт с отслеживанием скорости

Способ остановки

Остановка замедления (можно наложить торможение постоянного тока); свободное остановка

Основная функция управления

Управление ходьбой, управление падением, до 16-скоростной работы, избегание опасной скорости, управление частотой колебания, переключение времени ускорения и замедления, разделение VF, торможение сверхвозбуждения,управление PID процесса, функция сна и пробуждения, встроенная простая логика ПЛК, виртуальные терминалы ввода и вывода, встроенный блок задержки, встроенный блок сравнения и логический блок, резервная копия и восстановление параметров,Идеальная запись ошибок,рестартировка ошибки, две группы параметров двигателя, свободное переключение, программное обеспечение обмена выходной проводки, терминалы Вверх / Вниз

Функция

Клавиатура

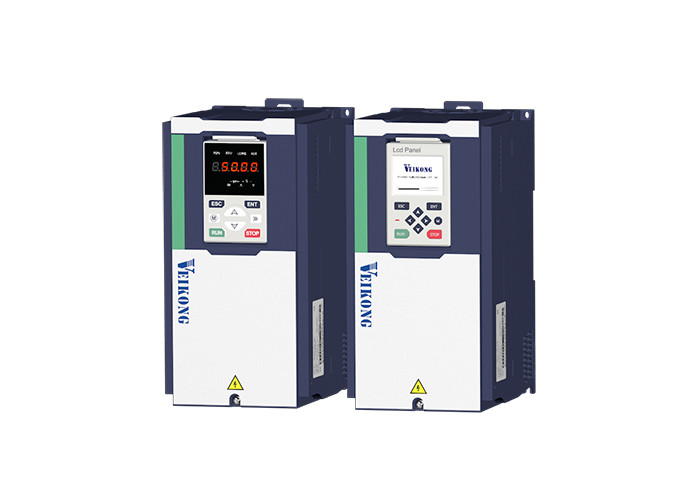

LED Цифровая клавиатура и ЖК-клавиатура ((опционально)

Коммуникация

Стандарт:

Коммуникация MODBUS

Может открываться и профинироваться (в разработке)

Карта PG

Инкрементальная интерфейсная карта кодера (дифференциальный выход и открытый коллектор),Карта вращающегося трансформатора

Терминал ввода

Стандарт:

5 цифровых терминалов ввода, один из которых поддерживает высокоскоростной импульс до 50 кГц;

2 аналоговых входных терминала, поддерживающие вход напряжения 0 ~ 10В или вход тока 0 ~ 20mA;

Карта опциона:

4 цифровых терминала ввода

2 аналоговых терминала ввода.поддержка ввода напряжения 10V-+10V

Выходной терминал

стандарт:

1 цифровой выходный терминал;

1 высокоскоростной импульсный выходный терминал (открытый тип коллектора), поддерживающий выход квадратного волнового сигнала 0 ~ 50 кГц;

1 выходный терминал реле ((второе реле является опциональным)

2 аналоговых выходных терминала, поддерживающие выход 0 ~ 20mA тока или выход 0 ~ 10V напряжения;

Карта опциона: 4 цифровых терминала вывода

Защита

См. главу 6 "Устранение неполадок и противодействия" для функции защиты.

Экология

Место установки

В помещениях не допускается прямые солнечные лучи, пыль, коррозионные газы, горючий газ, нефтяной дым, пары, капли или соль.

Высота

0-3000 м. Инвертор будет снижен, если высота выше 1000 м, а номинальный выходный ток уменьшится на 1% при увеличении высоты на 100 м

Температура окружающей среды

-10°C~+40°C,максимально 50°C (уменьшается, если температура окружающей среды находится между 40°C и 50°C) Номинальный выходный ток уменьшается на 1,5% при повышении температуры на 1°C

Влажность

менее 95% RH, без конденсации

Вибрация

менее 5,9 м/с²(0,6 г)

Температура хранения

-20°C ~ +60°C

Прочие

Установка

Стенные шкафы с подъемным управлением, трансмуральные

Уровень защиты

IP20

метод охлаждения

Принудительное охлаждение воздухом

ЭМК

CE ROHS

Внутренний фильтр EMC

Соответствует EN61800-3

Категория C3

3^rdЭкология

Модель

Мощность

(KVA)

Входной ток

(А)

Выходной ток ((A)

Мотор адаптируемый

(КВт)

Размер

Тормозная установка

Тяжелая нагрузка

Легкая нагрузка

Трехфазный: 380-480В,50/60Гц

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

Размер A

Внутренние

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

Размер B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

Размер C

Внутренние

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

Размер D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

Размер E

вариант

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

Размер F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

Размер G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

Внешний

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

Размер H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

Размер I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

Размер J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

Размер K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

Размер L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

Размер M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

Размер N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

Размер O

VFD500-630GT4

710

1080

1120.

/

630

Размер O

VFD500-710GT4

790

1200

1260

/

710

Размер O

Однофазная: 220В, 50/60Гц

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

Размер A

Встроенный

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

Размер A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

Размер A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

Размер A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

Размер B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

Размер C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

Размер C
