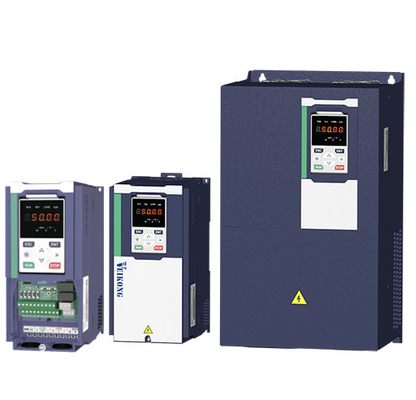

Ключная клавиатура и клавиатура с помощью штурвала опциональные 22 кВт 30 кВт 45 кВт 55 кВт VFD AC для двигателя PMSM

Положение

Спецификация

Ввод

Входное напряжение

1 фаза/3фаза 220В:200В240В

3-фазные 380V-480V:380V480V

Разрешенный диапазон колебаний напряжения

-15% -10%

Частота ввода

50Hz / 60Hz, флуктуация менее 5%

Выпуск

Выходное напряжение

3-фаза: 0 ′ входное напряжение

Мощность перегрузки

Применение общего назначения:60S для 150% номинального тока

Применение легкой нагрузки: 60 с при 120% номинального тока

Контроль

Режим управления

Контроль V/f

Бессенсорное управление вектором потока без карты PG ((SVC)

Управление вектором потока скорости датчиком с помощью карты PG (VC)

Режим работы

Управление скоростью, Управление крутящим моментом ((SVC и VC)

Диапазон скоростей

1Ответственность

1- Сюда.

11000 (VC)

Точность регулирования скорости

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(ВК)

Скорость ответа

5 Hz ((V/f)

20 Гц ((SVC)

50 Гц ((VC)

диапазон частот

0.00 ¢20000,00 Гц(V/f)

00,00 ‰ 200,00 Гц(SVC)

00,00 ‰ 400,00 Гц(ВК)

Разрешение частоты ввода

Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,1%

Начальный момент

150%/0,5 Гц(V/f)

180%/0,25 Гц(SVC)

200%/0Hz(ВК)

Точность регулирования крутящего момента

SVC:в пределах 5Hz10%, выше 5Hz5%

ВК:30,0%

Кривая V/f

Тип кривой V / f: прямая линия, многоточечная, функция мощности, разделение V / f;

Поддержка увеличения крутящего момента: автоматическое увеличение крутящего момента (фабричное настройка), ручное увеличение крутящего момента

Рампа для подачи частоты

Поддержка линейного и S-кривой ускорения и замедления;

4 группы времени ускорения и замедления, диапазон настройки 0,00s ~ 60000s

Управление напряжением в одночасовой шине

Контроль за задержкой перенапряжения: ограничение выработки энергии двигателя путем регулирования частоты выхода, чтобы избежать пропуска отказа напряжения;

Контроль задержки низкого напряжения: контролировать потребление энергии двигателя путем регулирования частоты выхода, чтобы избежать сбоя проката

Управление VdcMax: ограничить количество мощности, вырабатываемой двигателем, регулируя частоту выхода, чтобы избежать перенапряжения;

Управление VdcMin: Управление энергопотреблением двигателя путем регулирования частоты выхода, чтобы избежать ошибки под напряжением прыжка

Частота носителя

1 кГц12 кГц ((В зависимости от типа)

Способ запуска

Прямой старт (может быть наложен на постоянный тормоз); старт с отслеживанием скорости

Способ остановки

Остановка замедления (можно наложить торможение постоянного тока); свободное остановка

Функция главного управления

Управление ходьбой, управление падением, до 16-скоростной работы, избегание опасной скорости, управление частотой колебания, переключение времени ускорения и замедления, разделение VF, торможение сверхвозбуждения,управление PID процесса, функция сна и пробуждения, встроенная простая логика ПЛК, виртуальные терминалы ввода и вывода, встроенный блок задержки, встроенный блок сравнения и логический блок, резервная копия и восстановление параметров,Идеальная запись ошибок,рестартировка ошибки, две группы параметров двигателя, свободное переключение, программное обеспечение обмена выходной проводки, терминалы Вверх / Вниз

Функция

Клавиатура

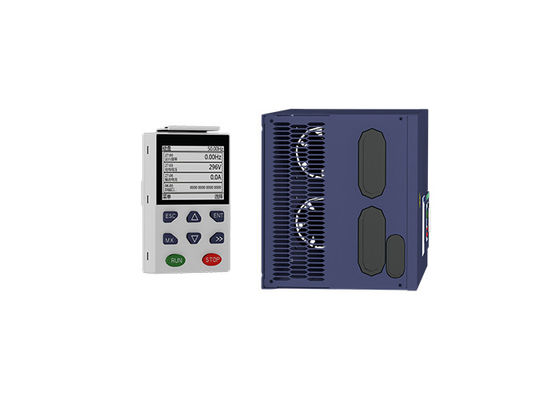

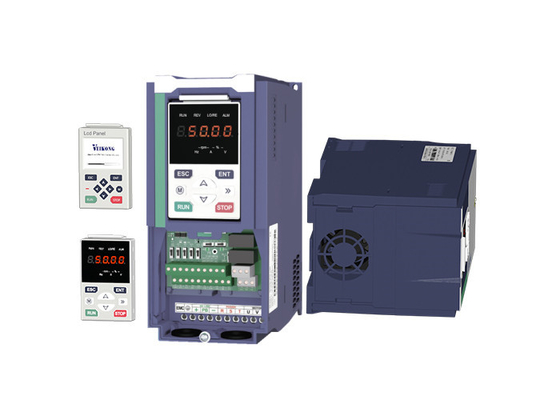

LED Цифровая клавиатура и ЖК-клавиатура ((опционально)

Коммуникация

Стандарт:

Коммуникация MODBUS

Может открываться и профинироваться (в разработке)

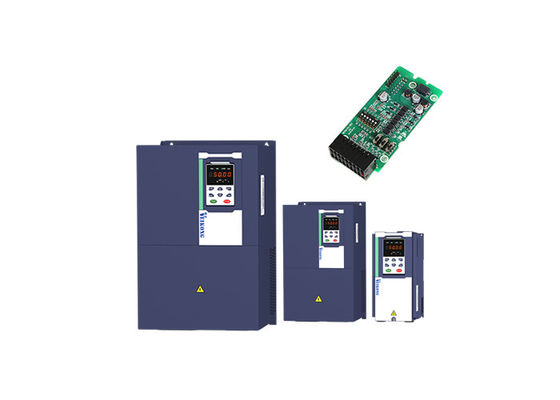

Карта PG

Инкрементальная интерфейсная карта кодера (дифференциальный выход и открытый коллектор),Карта вращающегося трансформатора

Терминал ввода

Стандарт:

5 цифровых терминалов ввода, один из которых поддерживает высокоскоростной импульс до 50 кГц;

2 аналоговых входных терминала, поддерживающие вход напряжения 0 ~ 10В или вход тока 0 ~ 20mA;

Карта опциона:

4 цифровых терминала ввода

2 аналоговых терминала ввода.поддержка ввода напряжения 10V-+10V

Выходной терминал

стандарт:

1 цифровой выходный терминал;

1 высокоскоростной импульсный выходный терминал (открытый тип коллектора), поддерживающий выход квадратного волнового сигнала 0 ~ 50 кГц;

1 выходный терминал реле ((второе реле является опциональным)

2 аналоговых выходных терминала, поддерживающие выход 0 ~ 20mA тока или выход 0 ~ 10V напряжения;

Карта опциона: 4 цифровых терминала вывода

Защита

См. главу 6 "Устранение неполадок и противодействия" для функции защиты.

Экология

Место установки

В помещениях не допускается прямые солнечные лучи, пыль, коррозионные газы, горючий газ, нефтяной дым, пары, капли или соль.

Высота

0-3000 м. Инвертор будет снижен, если высота выше 1000 м, а номинальный выходный ток уменьшится на 1% при увеличении высоты на 100 м

Температура окружающей среды

-10°C~+40°C,максимально 50°C (уменьшается, если температура окружающей среды находится между 40°C и 50°C) Номинальный выходный ток уменьшается на 1,5% при повышении температуры на 1°C

Влажность

менее 95% RH, без конденсации

Вибрация

менее 5,9 м/с²(0,6 г)

Температура хранения

-20°C ~ +60°C

Прочие

Установка

Стенные шкафы с подъемным управлением, трансмуральные

Уровень защиты

IP20

метод охлаждения

Принудительное охлаждение воздухом

ЭМК

CE ROHS

Внутренний фильтр EMC

Соответствует EN61800-3

Категория C3

3^rdЭкология
